Reparando Z170 pro gaming

Esta entrada la dedicaremos a tratar de solucionar un problema muy común en muchas motherboard. El principal problema radica en lo siguiente:
Mi motherboard en este caso una Z170 pro gaming no detecta tres de los cuatro bancos de memoria RAM. Ha priori, podemos pensar que es un problema de compatibilidad o velocidad entre nuestra motherboard y nuestros módulos de memoria RAM o incluso podemos llegar a pensar que alguno de nuestros módulos de memoria RAM se encuentra en mal estado.

Normalmente los bancos de memoria RAM suelen fallar de 2 en dos, en mi caso fallan tres de los cuatro bancos de memoria RAM. Esto en la mayoría de las veces, se debe a un problema de comunicación entre el procesador y los bancos de memoria, ya sea por un mal o falso contacto entre los pines del socket del procesador o por que la la misma motherboard ha sufrido un golpe causando daños en las líneas o buf de datos encargadas en la comunicación entre los bancos de memoria ram y el socket del procesador.

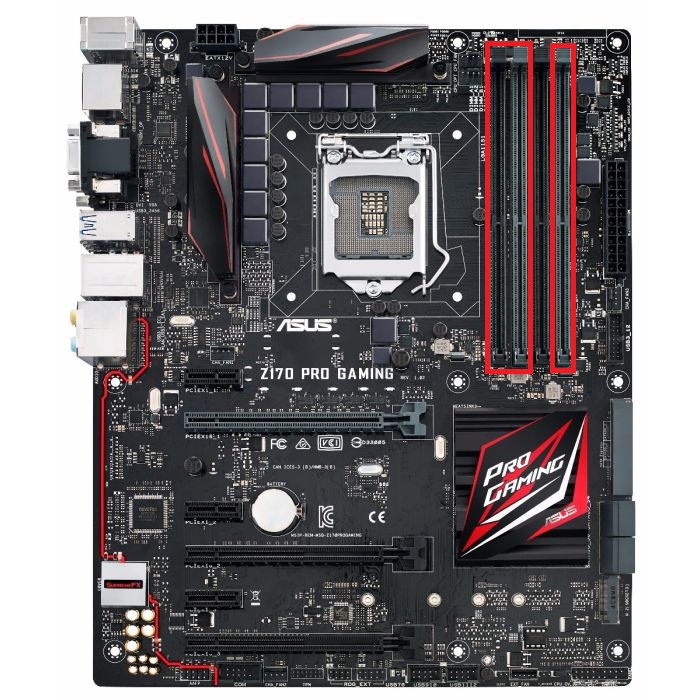

Cabe recordar, que las líneas o buf de datos de los bancos de las memorias RAM van directamente conectados a los pines de contacto del socket del procesador. Dicho esto veamos y analicemos la siguiente imagen donde se detallan con un rectángulo en rojo los bancos de memoria RAM que están dando problemas.

En mi caso son tres, los dos que están mas próximos al procesador y el cuarto, o el que se encuentra mas alejado del procesador. Se han probado diferentes módulos de memoria con diferentes velocidades para comprobar que efectivamente el problema proviene de la motherboard y no de los módulos de memoria que hemos instalado.

Ahora necesitamos desconectar todos los puertos y conexiones de nuestra motherboard, extraer los tornillos que fijan la misma al gabinete del pc para posteriormente extraerla del propio gabinete y con ello tomarnos el tiempo suficiente para visualizar si existe algún tipo de daño o golpe que haya podido ocasionar la ruptura de los buf de datos y ocasionar este problema. Debemos mirar muy de cerca y detenidamente la motherboard, incluso recomiendo usar un microscopio para revisar bien toda la zona en busca de posibles rupturas.

Bien si tras revisarla visualmente no vemos síntomas de posibles golpes u rupturas en el 99% de los casos se tratara de un problema en el socket del procesador. Este fija el procesador mediante una pequeña palanca de desplazamiento que hace presión entre los pines del procesador y el socket.

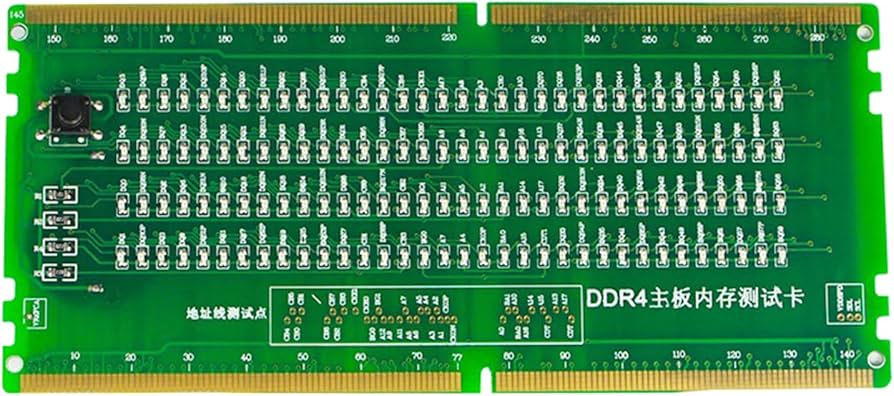

Este pequeño mecanismo con el tiempo y el uso puede causar que algunos de los pines del procesador hagan un falso contacto con el socket. Para verificar esto necesitamos 2 útiles. El primero un tester o multímetro en escala de continuidad, podemos encontrarlo fácilmente en cualquier bazar chino suelen ser muy económicos y el segundo útil, este si es un poco mas difícil de encontrar ya que no se suele vender en tiendas convencionales y deberás comprarlo en alguna pagina web donde este disponible, se trata de un analizador de diagnostico de leds o también llamado tarjeta de prueba Sdram SO-DIMM Pin Out.

Esta tarjeta a pesar de ser de bajo costo (su precio no supera los 15$) cumple muy bien su función,
Su funcionamiento se basa principalmente en detectar si hay algún buf de comunicación de datos abierto, es decir no hace contacto con el procesador. Cada led muestra el estado de cada líneas o buf de datos, si alguna esta abierta su led no se encenderá. Por lo cual será fácil detectar que líneas esta causando el problema para que el banco de memoria RAM no detecte ningún modulo.

Cabe destacar que para llevar a cabo esta comprobación debes tener conocimientos mínimos en electrónica. Próximamente subiremos un video mas detallado para que vean con mas claridad como se usa este dispositivo y como se puede reparar este problema fácilmente sin necesidad de retirar el socket del procesador o en el peor de los casos sustituirlo por otro.
